Comment calculer la distance de projection d’un vidéoprojecteur
Le point de départ est simple : il faut connaître la largeur de l’ écran ou du mur utilisé comme surface de projection, puis la profondeur réelle de la salle.
Avant de réserver un modèle en location vidéoprojecteur, Sono Médoc recommande de valider ces mesures en conditions réelles : une cote prise trop vite suffit à fausser la taille de l’ image et le placement du matériel.
La formule du rapport de projection expliquée
Le calcul distance vidéoprojecteur repose sur une formule directe : distance nécessaire = base × rapport de projection. En pratique, le calcul se fait sur la base, donc sur la largeur de l’ image projetée, plus utile que la seule diagonale pour prévoir le placement du vidéoprojecteur.
- Formule directe : Distance = largeur d’image × rapport de projection. Exemple concret : un ratio de 1,5 avec 2 m de base impose 3 m de recul.
- Formule inverse : Largeur d’image = distance de projection ÷ rapport de projection. Cette méthode sert à vérifier la taille de l’image obtenue quand la distance est déjà imposée par la salle.
- Repère diagonale/base : en 16/9, la diagonale représente environ 1,15 fois la base. Une base de 2 m correspond ainsi à environ 92 pouces.
Un calculateur en ligne ou la fiche technique du projecteur permet de confirmer le bon ratio de projection avant toute commande de matériel.
Quelle est la distance minimum d’un vidéoprojecteur
La distance minimale correspond à la plus courte valeur acceptée par l’optique : en dessous de ce seuil, l’ image projetée ne peut plus être mise au point, même avec un bon réglage de focale.
Cette limite dépend du rapport de projection annoncé par le constructeur. Si la distance nécessaire n’est pas disponible entre le projecteur et l’écran, il faut soit réduire la base, soit choisir une autre optique, soit revoir entièrement l’installation.
Mesures à prendre avant de choisir sa focale
Quatre mesures permettent de fixer le bon ratio de projection sans approximation.
- Profondeur utile : distance réelle entre le placement du vidéoprojecteur et la surface de projection, qu’il s’agisse d’un écran ou d’un mur.
- Base d’image cible : largeur souhaitée de l’image, donc la taille de projection à atteindre.
- Hauteur disponible : donnée importante pour l’ installation sur potence, structure ou régie.
- Contraintes de câblage : longueurs, passages et sécurisation des liaisons vidéo, à prévoir dès la préparation.
Pour les configurations longues, un objectif longue distance comme le Panasonic ET-D75LE30 couvre un rapport de projection de 2,4 à 4,7:1. Ce type d’optique permet d’adapter la distance de projection à une grande profondeur de salle tout en conservant une image propre.
Quel rapport de focale selon la distance disponible
Le ratio de projection fixe la relation entre le recul, la base et la taille d’image. Dans une salle, c’est le premier point à valider pour choisir le vidéoprojecteur, le projecteur ou l’objectif adapté à l’installation.
La focale standard, courte et ultra courte pour chaque espace
Le principe est simple : distance de projection ÷ base de l’image = ratio de projection. Dès que le lieu est confirmé, ce calcul permet de savoir si la configuration relève d’une focale courte, d’un ratio standard, d’un ratio long ou d’une ultra courte focale.
- Ratio ultra court (0,13 à 0,25:1) : catégorie ultra courte ou ultra courte focale, aussi appelée ratio ultra. Ce type de vidéoprojecteur produit une grande image à quelques dizaines de centimètres de la surface de projection, avec une installation placée juste sous l’écran.
- Ratio court (0,5 à 1,2:1) : la courte focale, ou focale courte, convient aux espaces restreints. Pour une base de 2 mètres, il faut en général 1 à 1,5 mètre de recul, ce qui limite les ombres portées.
- Ratio standard (1,2 à 2,5:1) : le ratio standard reste le plus courant en salle de conférence ou de réception. Avec une base de 2 mètres, il couvre le plus souvent un recul de 2 à 4 mètres.
- Ratio long (> 2,5:1) : un ratio long s’utilise quand le projecteur doit être placé loin, par exemple en fond de salle. Il demande davantage de profondeur et correspond aux objectifs longue focale ou téléphoto.
Le zoom optique apporte une marge utile : un vidéoprojecteur peut par exemple couvrir un ratio de 1,3 à 2,1:1, la distance minimale et maximale dépendant directement de cette plage, selon la configuration de votre salle.
Vidéoprojecteur à 5 m ou 10 m de recul : quel objectif choisir
Le tableau ci-dessous donne un repère simple pour une base d’image de 2 mètres. À 5 mètres de recul, le ratio demandé atteint 2,5:1 : on arrive en limite haute du standard. À 10 mètres, le ratio passe à 5:1 : aucun objectif standard ne couvre cette plage, même en fin de zoom, un objectif téléphoto dédié devient nécessaire.
À l’inverse, si la salle offre peu de recul mais qu’une grande image est attendue, la solution passe par une courte focale ou une ultra courte. L’ objectif ultra courte focale ET-DLE030 répond à ce type d’installation, quand la surface de projection est proche du projecteur, en conditions réelles.
| Recul disponible | Base d’image cible | Rapport requis | Type de focale |
| 1,5 m | 2 m | 0,75:1 | Courte focale |
| 3 m | 2 m | 1,5:1 | Standard |
| 5 m | 2 m | 2,5:1 | Standard / Long |
| 10 m | 2 m | 5:1 | Longue focale / Téléphoto |
À 4 mètres de recul pour une base de 2 mètres, le ratio de 2:1 reste dans la plage standard : il faut ensuite vérifier la focale exacte, la hauteur de pose et la surface de projection prévue.

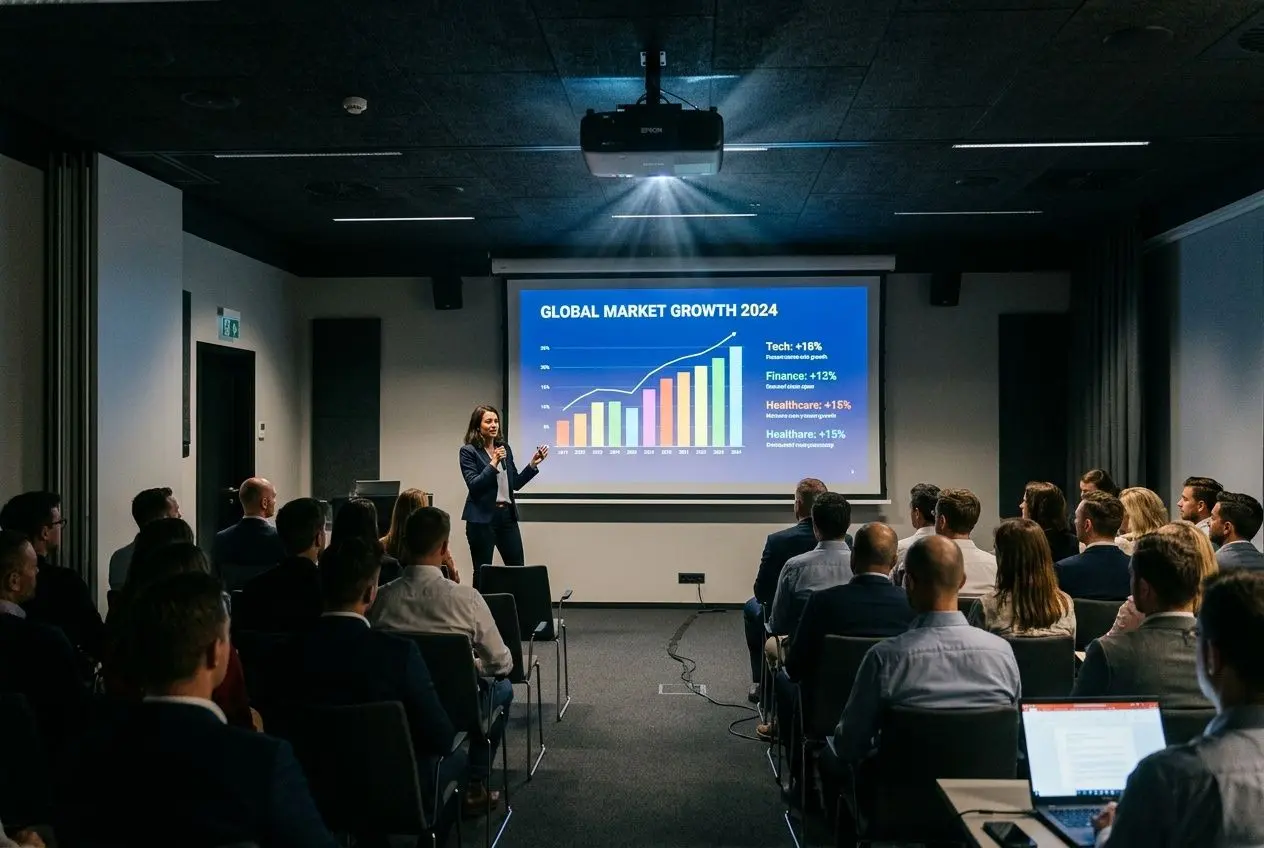

Installation d’un vidéoprojecteur pour un événement professionnel
La taille de la salle, la lumière disponible, la position du vidéoprojecteur et l’emplacement de l’écran déterminent directement la qualité de l’image projetée.
Dès que le lieu est confirmé, Sono Médoc cale l’installation à partir d’un point simple : la distance écran-vidéoprojecteur pour l’événement. Ce repère permet ensuite de choisir le bon ratio de projection, d’anticiper la distance utile et d’éviter un projecteur mal placé face au mur ou hors axe par rapport à l’écran.
Lens shift et correction trapézoïdale en configuration événementielle
Avant de fixer le projecteur, la distance de projection doit être validée. Une fois ce recul défini, le lens shift sert à ajuster l’image proprement, sans perte visible de définition, alors que la correction trapézoïdale modifie numériquement l’image et peut faire apparaître des défauts, surtout sur une grande taille d’écran.
- Lens shift vertical : décale l’image vers le haut ou le bas sans dégradation optique. Ce réglage convient quand le projecteur est suspendu légèrement au-dessus ou au-dessous de l’axe de l’écran.
- Lens shift horizontal : corrige un décalage latéral de l’image. Il devient utile si l’installation impose un positionnement décentré dans la salle.
- Correction trapézoïdale verticale seule : reste acceptable si le projecteur est bien centré horizontalement mais incliné vers l’écran. Mieux vaut la garder en solution de dernier recours.
- Correction trapézoïdale complète : ne se justifie que si le projecteur est posé près d’un mur ou dans un angle, loin du centre de l’écran. En 4K, cette option est à limiter pour préserver la netteté de l’image.
Choisir le bon projecteur et l’objectif adapté à sa salle
Pour un projecteur installation professionnelle, Sono Médoc propose des modèles de 3 000 à 10 600 lumens, en FHD et en UHD, afin d’adapter la puissance lumineuse au format d’écran et aux conditions d’exploitation.
L’optique compte autant que l’appareil. L’objectif ET-D75LE30, compatible avec les projecteurs Panasonic Tri-DLP WUXGA, permet un ratio de projection de 2,4 à 4,7:1 : un point utile pour ajuster précisément la distance de projection selon la configuration de votre salle.
Location de vidéoprojecteur avec assistance technique sur site
La location d’un vidéoprojecteur avec écran associé simplifie la préparation. Une fois le plan de scène établi, Sono Médoc peut prévoir le format d’écran, le placement du projecteur et les réglages nécessaires pour une image propre en conditions réelles.
Sono Médoc assure la livraison, l’installation et le réglage sur site pour les événements à Bordeaux et en Gironde : écran, projecteur et calage de l’image sont pris en charge dès la confirmation du lieu.
Foire aux questions
Comment calculer la distance de projection d’un vidéoprojecteur ?
Le calcul repose sur une base simple : distance de projection = largeur d’image × rapport de projection. Avec un vidéoprojecteur donné pour 1,5:1 et un écran de 2 mètres de base, le placement du vidéoprojecteur se fait à 3 mètres. Cette valeur figure dans la fiche technique du projecteur.
Il vaut mieux partir de la largeur utile que de la diagonale.
Quel rapport de projection choisir selon la distance disponible ?
Le bon choix dépend de la distance disponible et de la largeur d’écran visée. Dans une salle avec 5 mètres de recul pour une base de 2 mètres, il faut un rapport de projection de 2,5:1 : on reste sur un ratio standard ou long selon le modèle.
Avec 10 mètres pour la même base, le rapport monte à 5:1. Là, un vidéoprojecteur avec objectif téléphoto devient nécessaire. Un zoom optique apporte une marge de réglage utile en conditions réelles, sans changer d’optique.
Quelle différence entre lens shift et correction trapézoïdale ?
Le lens shift déplace l’image par voie optique. La résolution et la netteté restent intactes. À l’inverse, la correction trapézoïdale redresse l’image par traitement numérique, avec une perte possible de précision et parfois des artefacts visibles, surtout en 4K.
Dès que l’écran n’est pas parfaitement en face du projecteur, le lens shift reste la solution à privilégier. La correction trapézoïdale sert plutôt de rattrapage quand le placement du vidéoprojecteur est contraint.
